DVI接口的静电保护方案汇总及说明

概述

DVI（Digital Visual Interface）接口作为一种常用于视频信号传输的数字接口，其在工业、商用和消费类电子产品中广泛使用，如电脑、显示器、投影仪等。由于其信号引脚较多、结构精细，并频繁与外部连接设备插拔，容易受到静电放电（ESD）威胁，因此需要合理的静电保护设计以确保系统的可靠性和长期稳定运行。

DVI接口静电威胁来源

• 插拔操作时人体静电释放
• 接触其他带静电设备或电缆
• 干扰性环境（如干燥、工业电磁环境）产生的空气放电
• PCB走线较长时静电耦合放大

DVI接口静电保护的设计需求及分析

• TMDS数据线（高频差分）：如 Data0±、Data1±、Data2±、Clock±，传输速率较高，需低电容ESD保护
• 控制线/辅助线：如DDC（Display Data Channel）、+5V电源、HPD（Hot Plug Detect）
• 接地线和外壳屏蔽层

ESD保护设计标准

IEC 61000-4-2（ESD抗扰度标准）：接触放电 ±8kV；空气放电 ±15kV（甚至更高）

推荐电路保护方案及说明

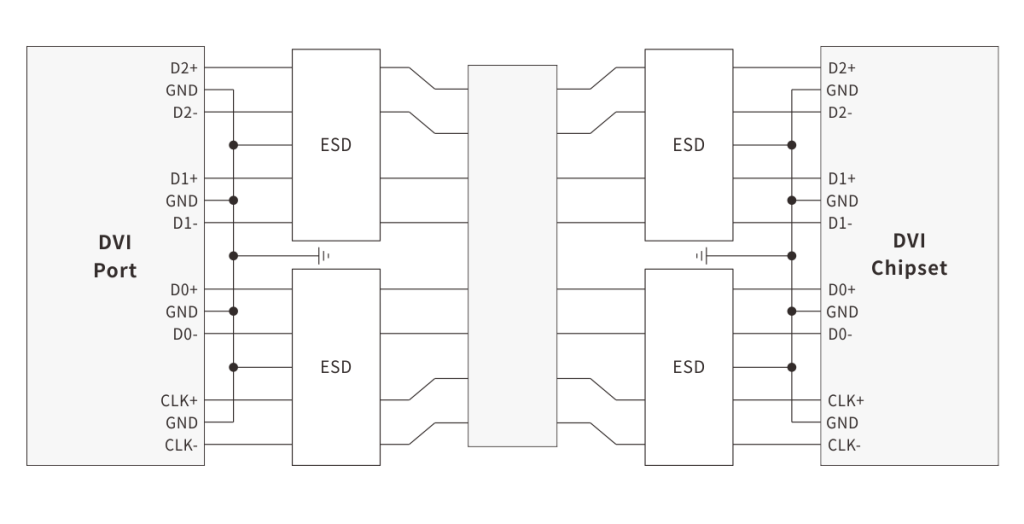

方案一：

从方案一中可知，4组高速数据信号ESD均选用Semiware多路静电保护器SEULC0524PA，集成了4个端口保护，工作电压5V、最大峰值脉冲电流4A、钳位电压15V；0.3pF低结电容，非常适合高速数据传输，保证信号的完整性；产品采用DFN2510-10L小型化封装，大大缩小PCB安装空间的同时，走线清晰；产品数据手册如下：

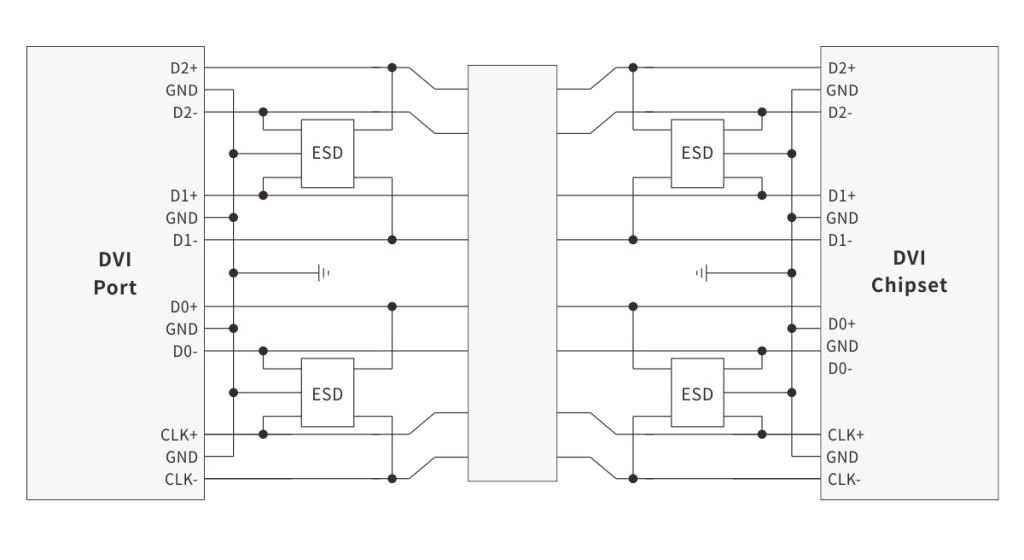

方案二：

从方案二中可知，4组高速数据信号ESD均选用Semiware多路静电保护器SESRV05-4A，集成了4个端口保护，工作电压5V、最大峰值脉冲电流4A、钳位电压15V；0.3pF低结电容，非常适合高速数据传输，保证信号的完整性；产品采用SOT-23-6L标准化封装，大大缩小PCB安装空间的同时，走线清晰；产品数据手册如下：

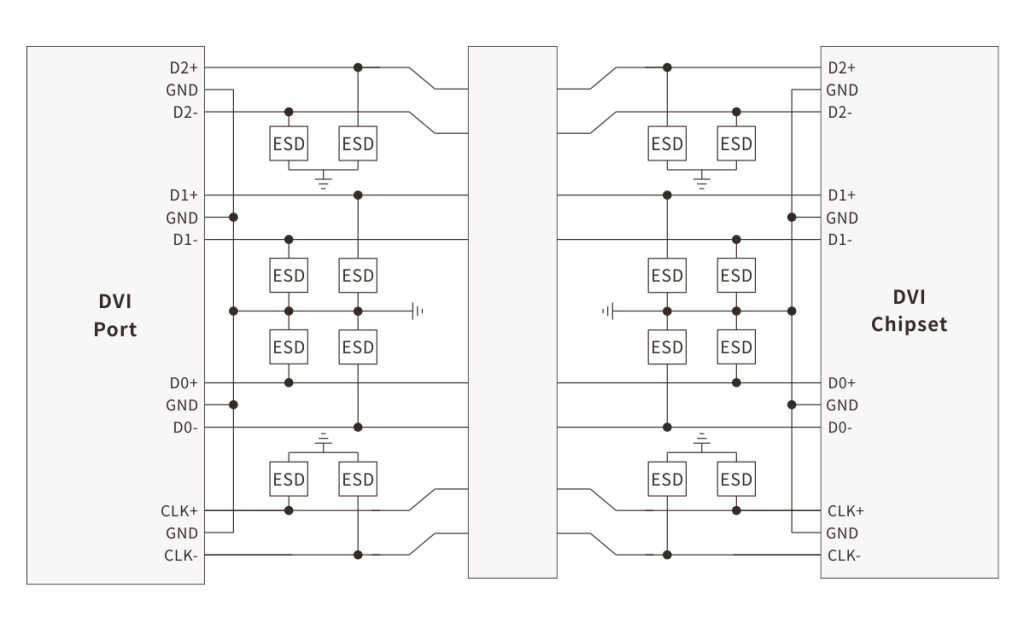

方案三：

从方案三中可知，高速数据信号ESD均选用Semiware的单路低电容ESD二极管SE10F10B5.0UA，工作电压5V、最大峰值脉冲电流4A、0.25pF超低结电容，非常适合高速数据传输，保证信号的完整性；产品采用DFN1006标准化封装；产品数据手册如下：

了解更多

以上为常用的DVI接口三种保护方案，如需了解更多方案详情，请与我们的工程师联系，或者选择我们提供的相关参考设计 https://semiware.com/reference-designs/dvi/ 。

总结

DVI接口作为高速、精密的接口，必须综合考虑信号完整性和抗静电性能。在设计静电保护方案时，应兼顾以下原则：

• 合理布局布线以缩短ESD路径
• 高速线用超低电容TVS阵列
• 控制线用低电容多通道TVS
• 器件选型要满足IEC 61000-4-2等级要求
