一、概述
VGA（Video Graphics Array）接口在实际应用中容易受到静电放电（ESD，Electrostatic Discharge）的影响，特别是在插拔电缆或触摸端口时。如果不加保护，ESD可能会损坏VGA接口芯片或其他电子元件，导致系统不稳定或失效。因此，为VGA接口提供静电保护是很有必要的。
二、静电风险分析
1、接口结构风险
VGA接口通常采用金属外壳（D-sub 15针），但针脚暴露在插拔过程中，易受静电放电影响。
内部信号线（如RGB、行场同步信号）直接连接显示设备的主控芯片，静电可能通过针脚传导至敏感电路。
2、主要静电路径
直接放电：人体或工具接触接口金属部分时，静电通过针脚（尤其是未接地的屏蔽层）进入设备。
耦合放电：静电通过电场或磁场耦合到信号线上，导致信号干扰或芯片损坏。
3、潜在损坏
视频处理芯片（如GPU、ADC芯片）的I/O端口击穿。
信号失真、显示异常（如花屏、闪烁）。
长期累积静电可能导致接口氧化，接触不良。
三、静电保护方案
1、方案说明
ESD二极管（静电抑制器）

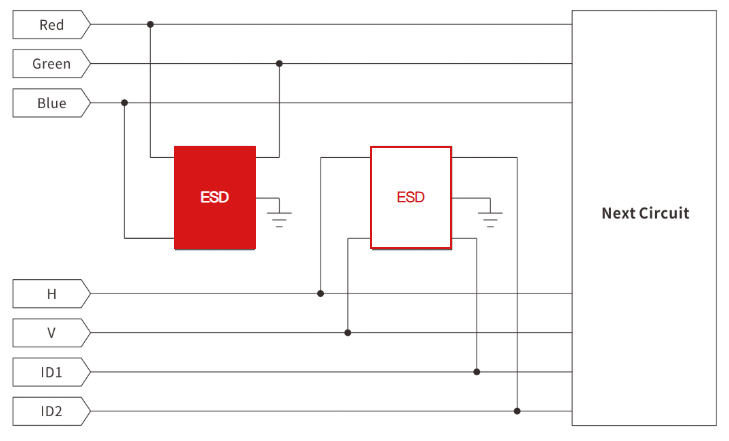

在VGA接口的RGB信号线、同步信号线上并联ESD二极管（SESRV05-4A），钳位电压至安全范围（如±15kV）。布局时尽量靠近接口端，确保低阻抗路径。
屏蔽与接地
确保VGA金属外壳与设备机壳良好接触，并通过低阻抗路径接地（建议接地电阻＜1Ω）。信号线的屏蔽层应双端接地（若设备共地）或单端接地（避免地环路干扰）。
滤波电路
在信号线上串联磁珠（如0603封装，100Ω@100MHz）抑制高频干扰。添加小容量陶瓷电容（如10pF）滤除耦合噪声。
2、推荐保护器件
ESD推荐使用SESRV05-4A系列ESD二极管阵列，采用SOT-23-6L标准封装,具有漏电流小，反应速度快（nS级），可靠性高等特性，被广泛应用于HDMI，USB，VGA等高速信号传输接口ESD静电防护，保护每个输入/输出引脚，为可能经历破坏性静电放电(ESD)的电子设备提供高级别保护。如需了解产品详情，可访问https://semiware.com/tvs-array/sesrv05-4a/
四、测试与验证
ESD测试标准
依据IEC 61000-4-2标准进行接触放电（±4kV/±8kV）和空气放电（±8kV/±15kV）测试。测试后需检查显示功能、信号完整性及接口物理状态。
常见失效模式
信号线对地短路、ESD二极管击穿损坏、视频输出异常。
五、了解更多
如需要了解更多该方案的详细信息，请与我们的工程师团队联系，或者访问具体参考设计页面：https://semiware.com/reference-designs/vga/；您在设计方案的过程中，也可以提供更多信息（如工作电压、接口种类、是否接地等），我们可以按照您的要求进行方案设计及测试环境搭建。
