概述

Type-C接口（USB Type-C）因其高传输速率、正反插、供电能力强等优势广泛应用于各种电子设备中，但它在使用过程中也面临一定的静电放电（Electrostatic Discharge，ESD）风险。如果不加以防范，可能导致接口损坏、芯片失效，甚至整个设备失灵。

静电风险来源

人体静电放电（HBM）
用户插拔Type-C接口时，人体携带的静电可能放电到设备上，尤其在干燥环境中更常见。

插拔过程中接触放电
Type-C插头在插入过程中，可能首先接触到信号线或电源引脚，容易引发静电放电。

接地不良或设备未接地
如果设备接地措施不当，静电能量无法迅速释放，容易积聚并造成放电。

设备接口裸露
尤其是移动设备或开放接口长期裸露在外，更容易受到外界静电的影响。

静电对Type-C接口的影响

  • 烧毁控制芯片或端口保护芯片
  • 导致接口功能失效（如无法识别或供电异常）
  • 系统重启或死机
  • 数据传输错误或中断

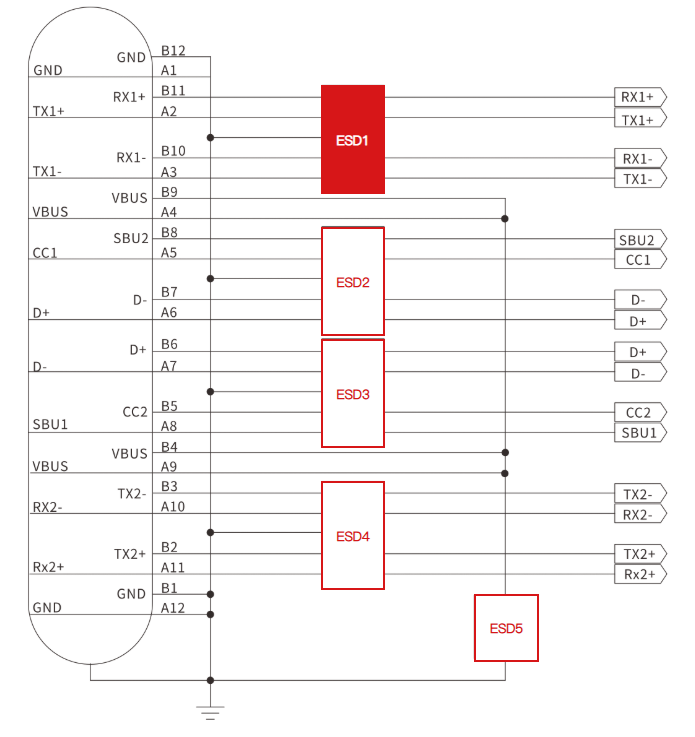

应用框图

Type-C接口静电保护方案-接口保护方案-浪涌保护-静电保护-RS485浪涌保护-RS485静电保护-HDMI静电保护-USB静电保护-VGA静电保护-POE浪涌保护

推荐元器件

1、ESD1/ESD2/ESD3/ESD4推荐使用SEULC0524PA系列多路低电容ESD二极管，采用4 通道阵列设计，支持多线路保护，采用DFN2510-10L紧凑封装，适配现代电子设备对空间和性能的双重需求。SEULC0524PA以其极低的 0.3 pF 电容和高达 ±25 kV 的 ESD 保护，成为保护高速数据线的理想选择。如需了解详情，请访问https://semiware.com/tvs-array/seulc0524pa/

SEULC0524PA 低电容ESD多路静电抑制器下载

2、ESD5推荐使用SE16F200U7.0A系列浪涌型ESD二极管，采用DFN1610-2L标准封装,具有漏电流小，反应速度快（nS级），可靠性高等特性。如需了解详情，请访问https://semiware.com/tvs-array/se16f200u7-0a/

SE16F200U7.0A 浪涌型ESD二极管下载

认证与测试

  • 进行IEC 61000-4-2 静电抗扰度测试（8kV接触放电 / 15kV空气放电）验证抗ESD能力。
  • 建议测试包括Type-C接口的所有功能引脚，以覆盖各种插拔及短接情形。

了解更多

如需要了解更多该方案的详细信息，请与我们的工程师团队联系，或者访问具体参考设计页面：https://semiware.com/reference-designs/type-c/；您在设计方案的过程中，也可以提供更多信息（如工作电压、接口种类、是否接地等），我们可以按照您的要求进行方案设计及测试环境搭建。
