概述

RS-232 接口是广泛使用的串行通信标准，常用于计算机串口、工业设备等。在实际应用中，RS-232 接口容易受到静电放电（ESD，Electrostatic Discharge）干扰或损坏，因此必须进行有效的静电保护设计。

RS-232 接口为何需要静电保护？

  • 接口裸露：RS-232 接口常暴露在外，容易接触人体或其他带静电的物体。
  • 通信距离长：在长距离传输中更容易积累静电。
  • 标准电平高：RS-232 接口电压范围为 ±3V 到 ±15V，不是 TTL 电平，静电干扰更容易影响信号质量或损坏芯片。

测试标准

IEC 61000-4-2 ：接触放电±4kV（典型要求）、空气放电±8kV（典型要求）

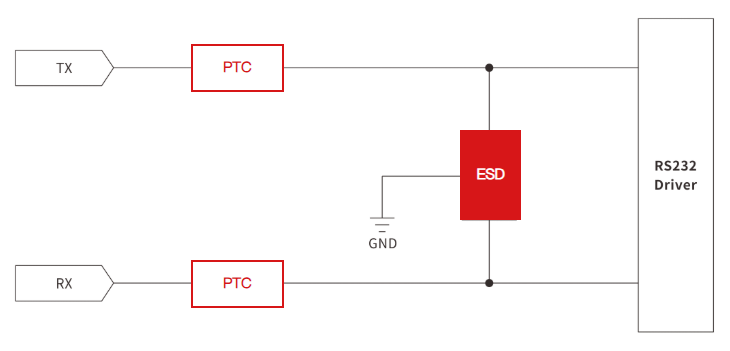

保护电路图

RS232接口静电保护方案-接口保护方案-浪涌保护-静电保护-RS485浪涌保护-RS485静电保护-HDMI静电保护-USB静电保护-VGA静电保护-POE浪涌保护

推荐器件及说明

1、PTC推荐使用SMD1206-010系列自恢复保险丝，采用表面贴装外形结构，产品具备自恢复的物理特性，被广泛应用于消费类电子产品、计算机、照明、仪表等行业的过电流保护。如下为数据手册，更多详情，请访问https://semiware.com/product-pptc/smd1206-010/

SMD1206-010系列自恢复保险丝数据手册

SMD1206-010 自恢复保险丝 数据手册下载

2、ESD推荐使用SE23T35B15B系列ESD二极管，采用SOT-23标准封装,具有漏电流小，反应速度快（nS级），可靠性高等特性，被广泛应用于HDMI，USB，VGA等高速信号传输接口ESD静电防护，保护每个输入/输出引脚，为可能经历破坏性静电放电(ESD)的电子设备提供高级别保护。如下为数据手册，更多详情，请访问https://semiware.com/tvs-array/se23t35b15b/

SE23T35B15B系列ESD二极管数据手册

SE23T35B15B 静电抑制器 ESD二极管 数据手册下载

PCB布局建议

  • PTC和ESD二极管等保护器件靠近接口引脚放置
  • ESD二极管接地路径尽量短
  • GND平面完整，减小回流干扰
  • 避免信号线和高频线平行走线

了解更多

如需要了解更多该方案的详细信息，请与我们的工程师团队联系，或者访问具体参考设计页面：https://semiware.com/reference-designs/rs232-esd/；您在设计方案的过程中，也可以提供更多信息（如工作电压、接口种类、是否接地等），我们可以按照您的要求进行方案设计及测试环境搭建。
