一、概述

CAN总线（Controller Area Network）在工业、汽车等领域应用广泛，由于其通信线路常常暴露于复杂环境中，容易受到静电（ESD）干扰，因此静电保护是设计中的重要环节。

1、静电来源

  • 人体接触（人体静电可达 ±8kV~±15kV）
  • 插拔线缆
  • 雷击感应

2、静电对汽车电子部件的影响

  • CAN收发器损坏
  • 总线通信中断
  • 系统重启或误触发

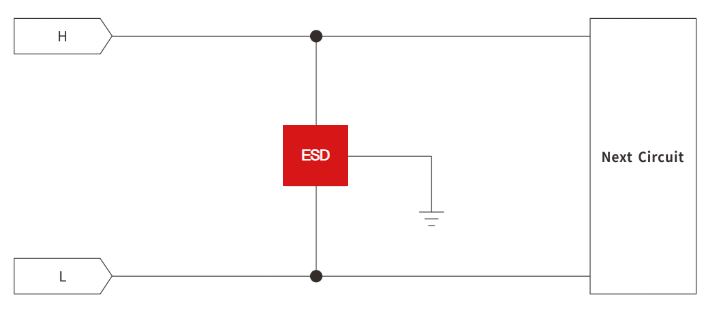

二、防护电路图

汽车电子中CAN总线静电保护方案-接口保护方案-浪涌保护-静电保护-RS485浪涌保护-RS485静电保护-HDMI静电保护-USB静电保护-VGA静电保护-POE浪涌保护

三、推荐保护器件及说明

ESD推荐使用TPSE23T20B24LB系列汽车用ESD二极管，符合AEC-Q101认证标准。被广泛应用于车载电子设备中HDMI，USB，VGA等高速信号传输接口ESD静电防护，保护每个输入/输出引脚，为可能经历破坏性静电放电(ESD)的电子设备提供高级别保护。

1、产品特性

  • 低电容（< 13pF），避免信号畸变
  • 快速响应时间（纳秒级）
  • 钳位电压略高于总线工作电压
  • 符合 IEC 61000-4-2 静电抗扰标准（如 ±20kV 接触，±30kV 空气）

2、数据手册

TPSE23T20B24LB系列汽车用ESD二极管数据手册下载

3、更多信息

如需了解TPSE23T20B24LB系列汽车用ESD二极管产品更多参数和应用信息，请访问https://semiware.com/automotive-esd/tpse23t20b24lb/

四、PCB设计注意事项

  • CAN_H 和 CAN_L之间布线平衡、等长，减小共模干扰
  • 在连接器处靠近接口放置TVS二极管，保护第一时间生效
  • 加接共模电感和终端电阻增强抗干扰能力
  • 避免长线路飞线裸露，可选屏蔽线缆

五、了解更多

如需了解更多CAN接口静电保护方案的详细信息，请与我们的工程师团队联系，或者访问具体参考设计页面：https://semiware.com/reference-designs/can-bus/；您在汽车电子设计方案的过程中，也可以提供更多信息（如工作电压、接口种类等），我们可以按照您的要求进行方案设计、提供符合AEC-Q101认证的器件以及按照汽车行业法规要求进行测试验证等。
