概述

对于双USB 2.0 接口的静电保护（ESD Protection）方案，目标是防止静电放电（ESD）、电气快速瞬变（EFT）、浪涌等干扰信号对USB数据线和电源线的损坏，确保接口的可靠性和系统稳定性。

静电保护目标及说明

USB 2.0接口通常包含以下四根线：VBUS（电源）、D+（数据线）、D-（数据线）和GND（地线）；保护方案需覆盖两对D+/D-和VBUS线路（共两个USB接口），即：2x VBUS、2x D+、2x D-、GND不需额外保护。

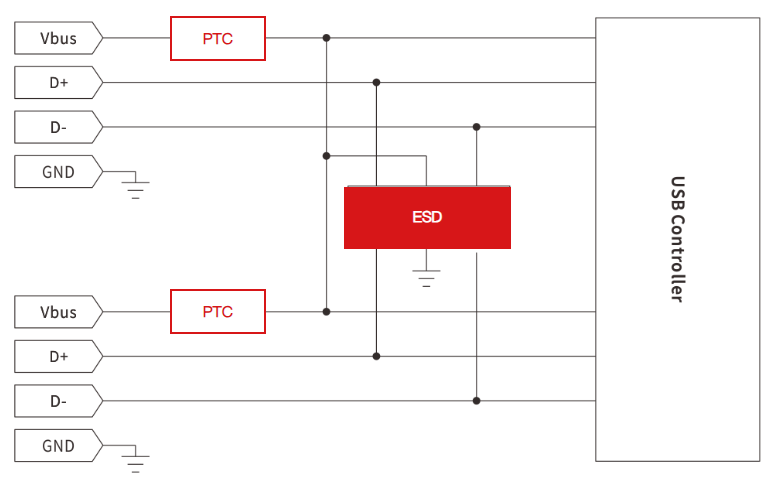

应用框图

双USB2.0接口静电保护方案-接口保护方案-浪涌保护-静电保护-RS485浪涌保护-RS485静电保护-HDMI静电保护-USB静电保护-VGA静电保护-POE浪涌保护

方案说明及推荐器件

以上静电保护方案，满足测试标准：Contact-8kV Air-15kV

1、PTC推荐使用SMD1206-075系列自恢复保险丝，采用表面贴装外形结构，产品具备自恢复的物理特性，被广泛应用于消费类电子产品、计算机、照明、仪表等行业的过电流保护。如需了解产品详情，可访问https://semiware.com/product-pptc/smd1206-075/

SMD1206-075系列自恢复保险丝数据手册

SMD1206-075自恢复保险丝数据手册下载

2、ESD推荐使用SESRV05-4A系列ESD二极管阵列，采用SOT-23-6L标准封装,具有漏电流小，反应速度快（nS级），可靠性高等特性，被广泛应用于HDMI，USB，VGA等高速信号传输接口ESD静电防护，保护每个输入/输出引脚，为可能经历破坏性静电放电(ESD)的电子设备提供高级别保护。如需了解产品详情，可访问https://semiware.com/tvs-array/sesrv05-4a/

SESRV05-4A系列ESD二极管阵列数据手册

SESRV05-4A静电抑制器数据手册下载

线路布局建议

  • ESD二极管靠近USB接口布置，距离越近越好
  • D+/D−走差分线，保持阻抗匹配（90Ω差分）
  • ESD二极管的引脚连接尽量短且粗，避免电感效应
  • VBUS走线可串联保险丝（PTC）防过流

了解更多

如需要了解更多该方案的详细信息，请与我们的工程师团队联系，或者访问具体参考设计页面：https://semiware.com/reference-designs/usb2-0-dual/；您在设计方案的过程中，也可以提供更多信息（如工作电压、接口种类、是否接地等），我们可以按照您的要求进行方案设计及测试环境搭建。
