概述
EV 电动车车载充电机（OBC, On-Board Charger） 在工作中直接连接交流电网（AC 220V/380V）和车载高压直流电池（DC 400V/800V），容易受到 雷击浪涌、开关操作浪涌和静电放电 的威胁，因此需要完善的浪涌保护设计。
AC 输入端保护（市电接口侧）
主要威胁：雷击浪涌、电网尖峰电压、工频暂态过电压
常用保护器件：
- 熔断器（Fuse）：提供过流保护，防止浪涌损坏器件后持续短路。
- 共模/差模电感 + X/Y 电容：滤除高频干扰，提升 EMI 抑制能力。
- 压敏电阻（MOV/Varistor）：吸收雷击浪涌，常见 14D/20D 470~820V 型号（取决于电网电压等级）。
- 气体放电管（GDT）：对大能量雷击浪涌提供第一道保护，分流到地。
- 热敏电阻（NTC/PTC）：抑制上电浪涌电流，保护整流桥。
整流与 PFC 电路保护
主要威胁：高 dv/dt、电感反向浪涌
常用保护器件：
- TVS 二极管：保护功率开关管（MOSFET/IGBT）的栅极及 Drain-Source 间瞬态过压。
- RC Snubber 电路：吸收开关管及整流桥上的尖峰电压。
- 二极管反向保护：抑制功率回扫浪涌。
DC/DC 转换与输出端保护（高压电池接口侧）
主要威胁：电池侧回馈浪涌、电感开关尖峰
常用电路保护器件
- 高压 TVS 管：保护 OBC 输出端口（例如 SM8S 系列，可耐 600~1500W 浪涌）。
- 功率 MOSFET/IGBT 漏源极并联 TVS：快速钳位电压尖峰。
- 电池接口熔断器：防止 OBC 故障导致电池过流。
通信与控制接口保护（CAN / LIN / 信号线）
主要威胁：静电放电（ESD）、雷击感应浪涌
常用保护器件
- 低电容 ESD 二极管阵列：保护 CAN/LIN 信号，避免通信中断。
- 共模电感：滤除共模噪声
浪涌防护器件选型要点
- GDT（气体放电管）：大能量雷击防护，典型 230V~600V。
- MOV（压敏电阻）：快速钳位浪涌电压，选型需满足 AC 电网电压 + 20%裕量。
- TVS（瞬态抑制二极管）：快速保护电子器件，响应时间 ns 级。
- 熔断器/热敏电阻：配合浪涌吸收器件，避免失效短路。

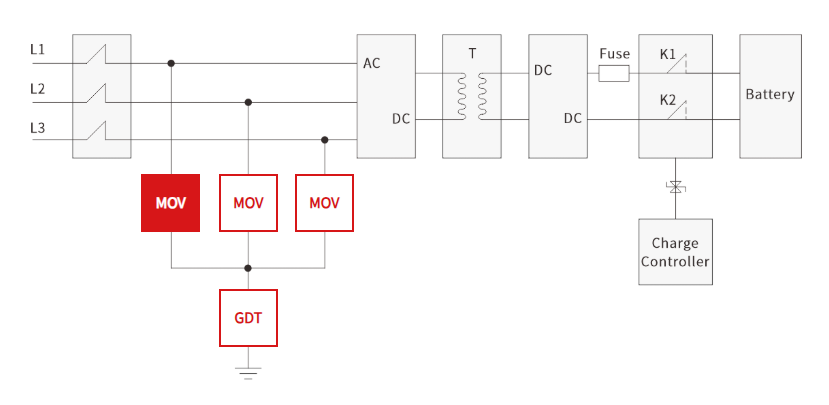

Semiware 推荐保护电路方案
总结
- 输入端：GDT + MOV + EMI 滤波 + 熔断器
- 功率级：TVS + Snubber
- 输出端：高压 TVS + 熔断器
- 通信端口：ESD 抑制器 + 共模电感
这样可以实现 雷击浪涌、工频暂态过压、静电放电的全面防护。
了解更多
以上为Semiware 推荐的EV车载充电机的浪涌保护方案，如需了解更多方案详情，请与我们的工程师联系，或者选择我们提供的相关参考设计 https://semiware.com/applications/obc/ 。
