USB3.0高速接口的静电保护方案

概述

USB 3.0接口是目前广泛应用的高速接口，传输速率可达5Gbps，极大提升了数据传输效率。然而，由于USB接口直接暴露在外部环境中，容易受到静电放电（ESD）冲击，可能导致数据丢失甚至设备损坏。因此，为USB 3.0接口设计合适的静电保护方案显得尤为重要。

USB3.0应用环境分析

• USB3.0需要支持热插拔
• 传输速率比USB2.0高10倍左右，对数据传输容错率有更严格的要求
• USB3.0芯片集成度高，很脆弱，易受静电损坏

USB 3.0接口的ESD保护需求

USB 3.0接口的数据线和电源线在高速数据传输中承载了大量的电流和电压，对静电保护的需求主要体现在以下方面：

• 高带宽、低电容：USB 3.0支持高达5Gbps的带宽，因此保护元件的电容不能过高，否则会引入信号失真，影响数据完整性。
• 低钳位电压：USB设备的工作电压一般为5V，对静电保护器件要求较低的钳位电压，以防止ESD过压损伤芯片。
• 快速响应时间：ESD放电事件瞬间发生，因此静电保护器件需要在极短时间内响应，避免损坏敏感电路。

USB 3.0 ESD保护的常用方案

针对USB 3.0的特性和要求，目前有多种静电保护方案，其中主要包括以下几种：

TVS（二极管）阵列

瞬态抑制二极管（TVS）是一种常用的ESD保护器件。对于USB 3.0，通常选择低电容、低钳位电压的TVS二极管阵列来保护D+、D-数据线和电源线。具体选择时应注意以下几个参数：

• 低电容值：为了确保信号完整性，TVS二极管的电容值一般控制在0.2pF以下。
• 反向工作电压：应大于USB 3.0接口的工作电压（5V）。
• 钳位电压：通常小于15V，确保ESD事件时将电压限制在安全范围内。

多层陶瓷电容（MLCC）

多层陶瓷电容（MLCC）也可用于ESD保护。其特点是具有低电容、高耐压、快速响应的特性。MLCC可以作为TVS二极管的辅助保护器件，在电路设计中并联于信号线和地之间，增强ESD防护能力。MLCC的电容值通常选择在0.5pF以下，以减小对信号的影响。

集成保护模块

近年来，集成了ESD保护和电流限制功能的模块在USB 3.0应用中逐渐受到青睐。这类集成模块通过内置TVS二极管和限流电阻，能够在提供ESD保护的同时控制过电流的产生。集成模块的优势在于节省电路板空间、简化设计流程。

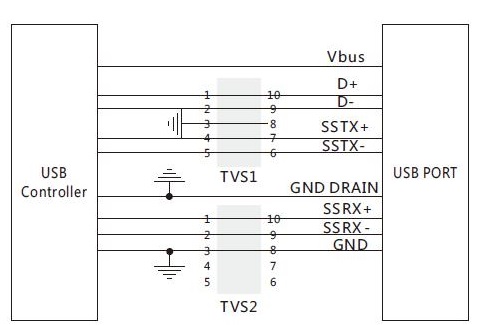

Semiware推荐参考电路设计框图

测试标准

IEC61000-4-5 (ESD): 15KV (Air) ;8KV (Contact)

推荐器件

TVS1/TVS2型号：SEULC0524PA

如需了解产品详情，请访问 https://semiware.com/tvs-array/seulc0524pa/

方案说明

• 在USB3.0的电源线，数据线共用2颗TVS对地做防护，钳位静电电压。
• 该TVS的结电容小于0.8pF，满足USB3.0的高速传输。
• 反应时间为ns级别，残压低。
• 集成度高，点用PCB板小。

USB 3.0 ESD保护设计注意事项

在设计USB 3.0静电保护电路时，需要注意以下几点：

• 选择低电容的ESD保护器件：USB 3.0数据传输速度高，需使用电容较低的TVS二极管或MLCC，以免影响信号质量。
• 器件布置紧凑：为了达到最佳的ESD防护效果，应将TVS二极管尽量靠近USB接口放置，减少电路走线带来的寄生电感。
• 考虑电磁干扰（EMI）：高速传输容易受到EMI的影响，在设计时可以考虑增加屏蔽或滤波器件以增强抗干扰能力。
