概述

RS-485总线由于其差分信号特性和长距离通信能力，广泛应用于工业现场通信，但其抗静电（ESD）能力往往成为影响系统可靠性的关键因素之一。

静电来源

  • 人体放电（例如插拔接口）
  • 工业环境中电机等设备产生的感应电压
  • 雷击感应

静电的危害

  • 损坏RS-485收发器芯片
  • 引起通信异常
  • 降低系统可靠性和寿命

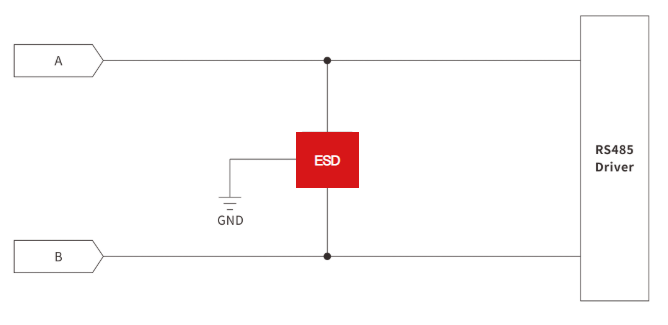

电路保护方案框图

RS485接口静电保护方案-接口保护方案-浪涌保护-静电保护-RS485浪涌保护-RS485静电保护-HDMI静电保护-USB静电保护-VGA静电保护-POE浪涌保护

静电防护的目标

  • 满足 IEC 61000-4-2 静电放电抗扰度测试标准
  • 提高抗EFT（电快速瞬变）、Surge（浪涌）能力
  • 不影响正常通信（不引入过大的电容或串扰）

推荐元器件及说明

ESD推荐使用SE23T40B712B系列ESD静电抑制器产品，SE23T40B712B是一款专为RS-485/RS-422差分总线接口保护设计的双通道静电抑制器（ESD二极管）。它具有优秀的静电（ESD）、电快速瞬变（EFT）、浪涌（Surge）保护能力，且低电容、响应速度快，非常适合高速通信接口的防护。

数据手册

SE23T40B712B静电抑制器 ESD二极管 数据手册下载

需要了解更多产品参数和应用信息，请访问https://semiware.com/tvs-array/se23t40b712b/

PCB布局建议

  • 保护器件尽量靠近连接器放置
  • 保持地平面完整，减少环路面积
  • 信号线走线等长，避免分支
  • 使用多层板时，将信号层夹在地层之间

测试与验证

  • IEC 61000-4-2 静电放电测试：±8kV接触，±15kV空气放电
  • IEC 61000-4-4 EFT测试
  • IEC 61000-4-5 Surge测试

了解更多

如需要了解更多该方案的详细信息，请与我们的工程师团队联系，或者访问具体参考设计页面：https://semiware.com/reference-designs/rs485-esd/；您在设计方案的过程中，也可以提供更多信息（如工作电压、接口种类、是否接地等），我们可以按照您的要求进行方案设计及测试环境搭建。
