概述

HDMI（High-Definition Multimedia Interface）接口由于频繁插拔和其电路的高速特性，非常容易受到静电（ESD, Electrostatic Discharge）干扰或损坏。因此，对HDMI接口进行静电保护是设计中非常重要的一环。

HDMI接口为何需要静电保护？

  • 频繁插拔：用户在插拔HDMI线时可能带入静电。
  • 直接暴露：HDMI接口直接暴露于外壳，容易接触人体带电。
  • 高速信号：HDMI为高速差分信号，容易受静电干扰或损坏芯片。
  • HDMI标准要求：HDMI协会对ESD防护有明确的测试标准，如IEC 61000-4-2。

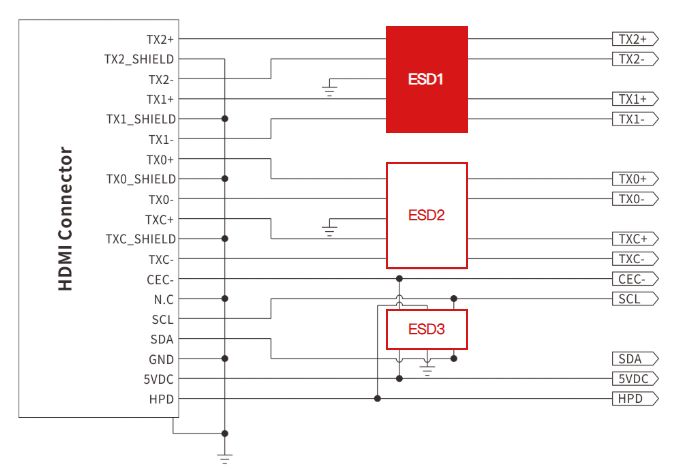

应用框图

HDMI接口的静电保护方案-接口保护方案-浪涌保护-静电保护-RS485浪涌保护-RS485静电保护-HDMI静电保护-USB静电保护-VGA静电保护-POE浪涌保护

推荐器件及说明

ESD1/ESD2，推荐使用SEULC3324P10系列静电抑制器产品，采用DFN2510-10L标准封装,具有漏电流小，反应速度快（nS级），可靠性高等特性，被广泛应用于HDMI，USB，VGA等高速信号传输接口ESD静电防护，保护每个输入/输出引脚，为可能经历破坏性静电放电(ESD)的电子设备提供高级别保护。

电性参数表

SEULC3324P10静电抑制器 ESD二极管 数据手册下载

更多产品详情信息，请访问https://semiware.com/tvs-array/seulc3324p10/

ESD3，推荐使用SESRV05-4A系列静电抑制器产品，采用SOT-23-6L标准封装,具有漏电流小，反应速度快（nS级），可靠性高等特性，专为保护高速数据接口如 HDMI、USB、DVI、DisplayPort 等而设计。它集成了 4 通道低电容 TVS 二极管阵列，能有效抑制静电和瞬态浪涌。

数据手册

SESRV05-4A静电抑制器ESD二极管规格书下载

更多产品详情信息，请访问https://semiware.com/tvs-array/sesrv05-4a/

接线建议（布局设计要点）

  • 靠近HDMI接口放置ESD二极管，在PCB上离接口越近越好，防止静电入侵内层电路。
  • 短接地走线：ESD二极管的GND引脚走线要尽量短粗，接大面积地平面。
  • 差分线对称布局：ESD二极管应同时作用于一对差分线，保证信号完整性。
  • 避免走线跨层过多：过多过孔可能引入阻抗不连续。

了解更多

如需要了解更多该方案的详细信息，请与我们的工程师团队联系，或者访问具体参考设计页面：https://semiware.com/reference-designs/hdmi/；您在设计方案的过程中，也可以提供更多信息（如工作电压、接口种类、是否接地等），我们可以按照您的要求进行方案设计及测试环境搭建。
