概述
RS-485 接口广泛用于工业通信，但其在复杂电磁环境中容易受到浪涌（如雷击、感应过压、静电放电等）干扰，因此需要可靠的浪涌保护方案。
应用环境分析
- RS485走线很长，易有过压现象
- RS485走线置于室外，易受雷击
- RS485走线易受其他线路干扰
浪涌保护的目标
- 防止差模浪涌和共模浪涌
- 确保通信不被干扰
- 避免保护器件过早损坏或误触发

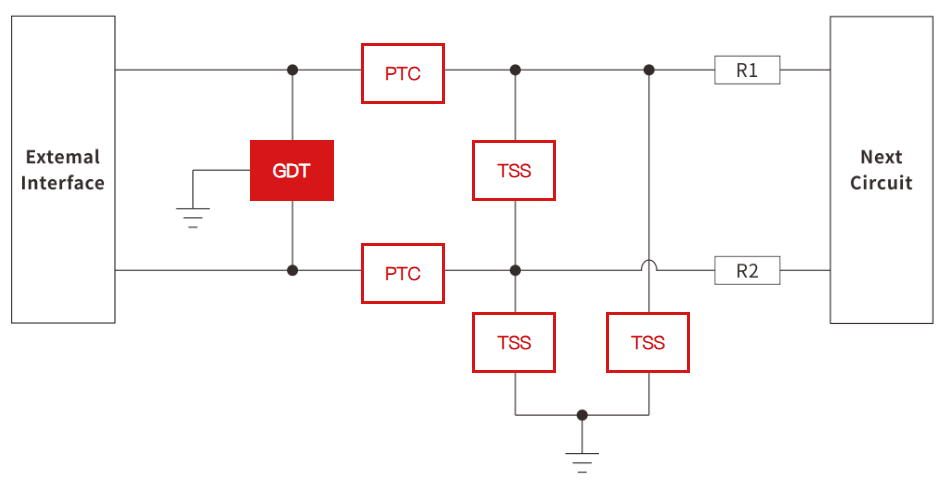

应用框图
方案说明
- 前端采用通流量大的GDT，泄放大电流。
- 后端采用反应时间快的TVS，残压低，有效保护RS485/232芯片。
- 中间采用PTC做退藕，让前端GDT更容易动作，达到泄放电流作用。
- 本方案满足IEC61000-4-2、GBT17626.2等静电标准，IEC61000-4-5、GBT17626.5等浪涌标准。
- 本方案在差模，共模均采用的是同型号的TVS和GDT，防护无死角。
- 可通过10/700μS（等效内阻40ohm）、1.2/50-8/20μS测试，具体防护等级需参考GDT和TVS的通流量。
方案适用应用领域
- 监控/安防系统
- 门禁系统
- 铁路信号控制灯
- 智能交通系统
- 电表/水表/仪器仪表
- 光端机
器件选型及说明
1、GDT推荐器件参数及说明
GDT推荐使用SG3D05B090气体放电管,具有极间电容低、浪涌吸收能力强、插入损失低、使用寿命长等特性，被广泛应用于电气和通信设备提供瞬态过电压保护，尤其适用于ADSL、通讯基站、通讯电源、光伏、储能等行业领域。

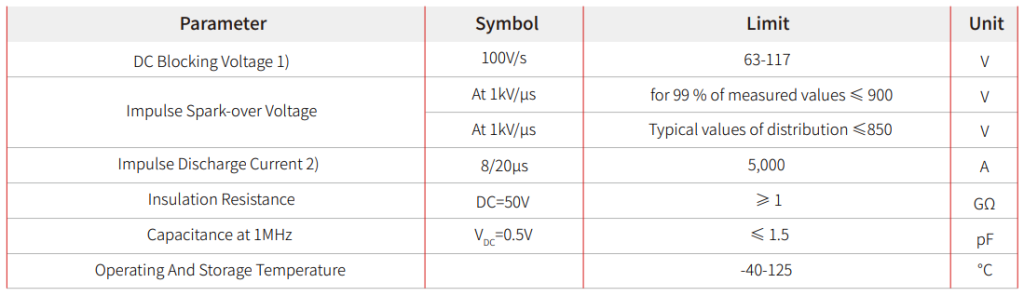

1.1、电性参数表

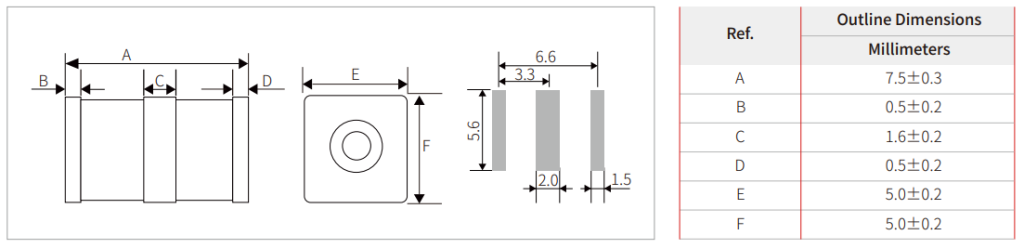

1.2、封装尺寸图
如需了解更多SG3D05B090陶瓷放电管产品参数信息或者应用资料，请访问https://Semiware.com/power-gas-discharge/sg3d05b090/
2、TSS推荐器件参数及说明
TSS推荐使用STB100B6.0系列半导体放电管，产品使用Semiware 特有的制程工艺，采用SMB标准封装，在满足客户大浪涌抑制需求的同时，缩小产品体积，广泛应用于视频监控领域。

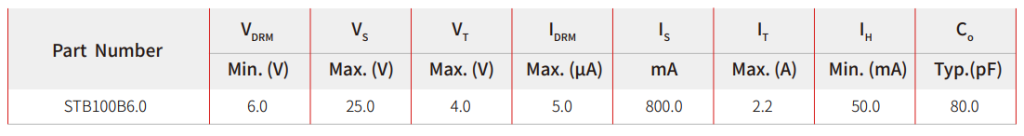

2.1、电性参数表

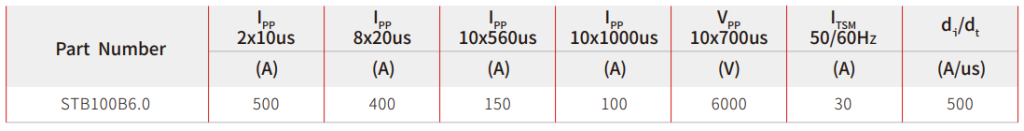

2.2、浪涌参数表

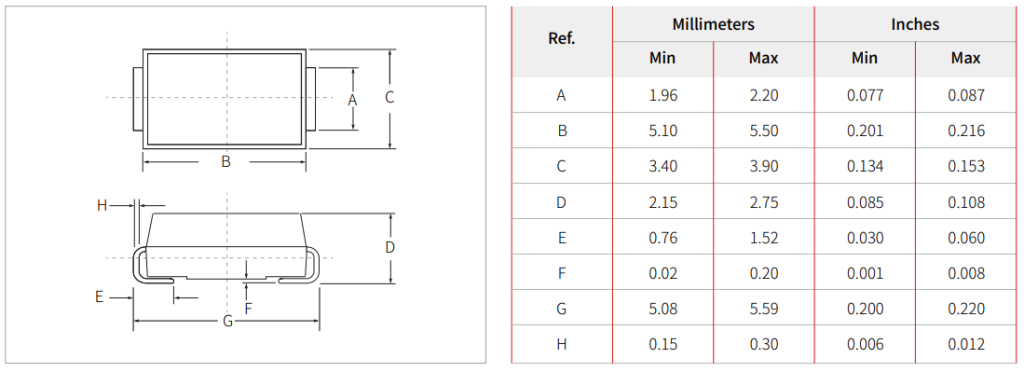

2.3、封装尺寸图
如需了解更多STB100B6.0系列固体放电管产品参数信息或者应用资料，请访问https://semiware.com/high-reliability-thy/stb100b6-0/
3、PTC推荐器件参数及说明
PTC推荐使用SMD1812-014系列自恢复保险丝,采用表面贴装外形结构，产品具备自恢复的物理特性，被广泛应用于消费类电子产品、计算机、照明、仪表等行业的过电流保护。

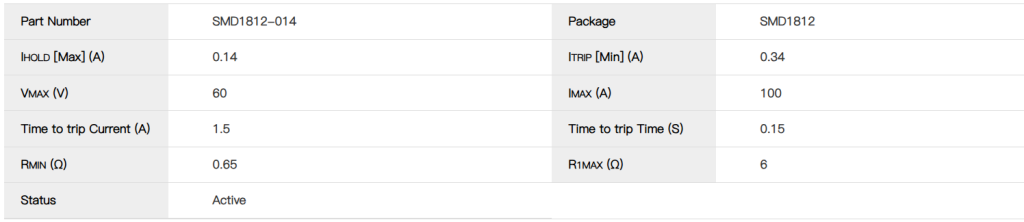

3.1、电性参数表
如需了解更多SMD1812-014系列自恢复保险丝产品参数信息或者应用资料，请访问https://semiware.com/product-pptc/smd1812-014/
关于Semiware
如需要了解更多该方案的详细信息，请与我们的工程师团队联系，或者访问具体参考设计页面：https://semiware.com/reference-designs/rs485/；您在设计方案的过程中，也可以提供更多信息（如工作电压、接口种类、是否接地等），我们可以按照您的要求进行方案设计及测试环境搭建。
