一、概述

RJ11接口常用于电话线、ADSL调制解调器、POS机等通信设备中，由于其连接外部线路，容易受到雷击、电涌等浪涌冲击。因此，在RJ11接口处加装浪涌保护器是非常必要的。

1、浪涌保护的目标

  • 防止雷击、电涌进入设备造成损坏
  • 确保信号完整性，不影响正常通信
  • 提高设备抗干扰能力和可靠性

2、测试等级与标准

10/700μs-5/320μs CM/DM 6kV-150A

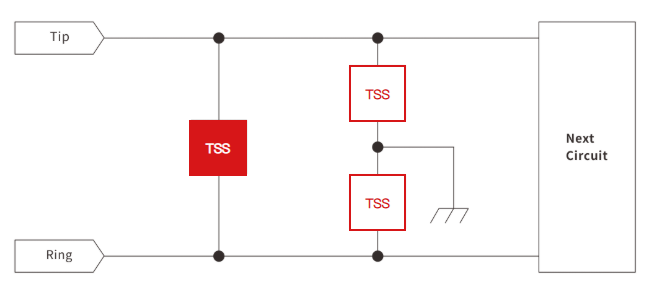

二、浪涌保护方案

RJ11电话口浪涌保护方案-接口保护方案-浪涌保护-静电保护-RS485浪涌保护-RS485静电保护-HDMI静电保护-USB静电保护-VGA静电保护-POE浪涌保护

三、推荐器件及说明

TSS推荐使用STB100B275系列高可靠性固体放电管产品，使用Semiware特有的制程工艺，采用SMB标准封装，在满足客户大浪涌抑制需求的同时，缩小产品体积，广泛应用于视频监控领域。产品数据手册如下，如需了解更多相关产品参数、封装信息以及应用等信息，请访问https://semiware.com/high-reliability-thy/stb100b275/

STB100B275半导体放电管数据手册下载

四、PCB布局注意事项

  • 器件应尽量靠近RJ11接口布置，减小线路长度，降低寄生感应电压。
  • GND应为大面积接地，优先接地到保护地（PE），以提高放电能力。
  • 高速信号尽量避开浪涌通路，防止干扰引入。

五、了解更多

如需要了解更多该方案的详细信息，请与我们的工程师团队联系，或者访问具体参考设计页面：https://semiware.com/reference-designs/rj11/；您在设计方案的过程中，也可以提供更多信息（如工作电压、接口种类、是否接地等），我们可以按照您的要求进行方案设计及测试环境搭建。
