气体放电管和半导体放电管在手持数据采集器中RS485接口浪涌保护中的应用

概述

手持数据采集器（产品图片参考图一），又称盘点机、掌上电脑。它是将条码扫描装置，RFID技术与数据终端一体化，带有电池可离线操作的终端电脑设备。具备实时采集、自动存储、即时显示、即时反馈、自动处理、自动传输功能。为现场数据的真实性、有效性、实时性、可用性提供了保证。其具有一体性、机动性、体积小、重量轻、高性能，并适于手特点。

RS485浪涌防护方案

测试标准及要求

该方案可过IEC61000-4-5标准下1.2/50uS测试差模2000V，共模4000V。该方案的优势是器件本身的容值低，不影响RS485通信远距离传输。

器件选型

1、陶瓷气体放电管SG3D05B090

SG3D05B090系列气体放电管（GDT）旨在针对因雷击干扰引起的快速上升瞬态电压提供高水平保护。 采用方形表面安装式封装（φ5.0*7.5) 具备5kA浪涌性能以及 ≤1.5pF的断态电容值。

1.1、典型特性

• 5kA浪涌性能，占用空间极小（φ5.0*7.5）
• 不会因信号电压变化而变化的超低电容（< 1.5 pF）
• 表面安装式封装，配方形管体与端子

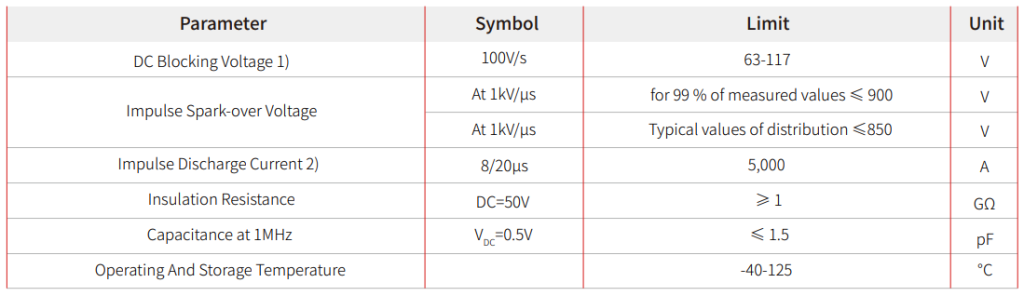

1.2、电性参数表

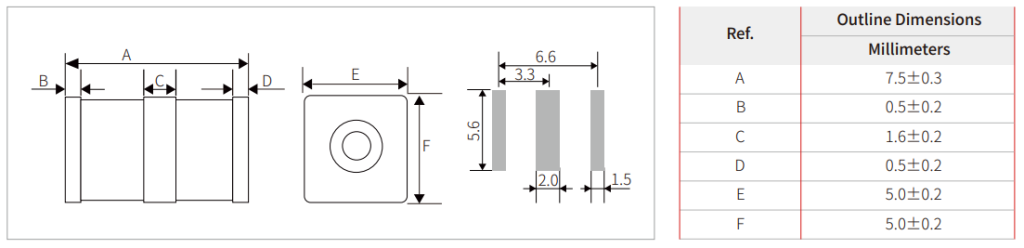

1.3、封装尺寸图

如需了解更多SG3D05B090陶瓷放电管产品参数信息或者应用资料，请访问https://semiware.com/power-gas-discharge/sg3d05b090/

2、半导体放电管STB100B6.0

STB100B6.0系列半导体放电管产品具有极间电容小，漏电流小，浪涌吸收能力强，稳定性强等产品特性。非常适用于电话、应答机、调制解调器、传真机接口等客户端设备（CPE），还可用于有一定过流保护要求的T1/E1/J1中继卡等的过压保护装置。

2.1、典型特性

• 采用标准表面贴装式DO-214AA封装
• 10/1000μs波形时的峰值浪涌能力达到100A
• 10/700μs波形时的峰值浪涌能力达到6KV
• 响应速度快,达到uS级
• 漏电流小
• 极间电容低
• 不含卤素且符合RoHS及Reach测试标准

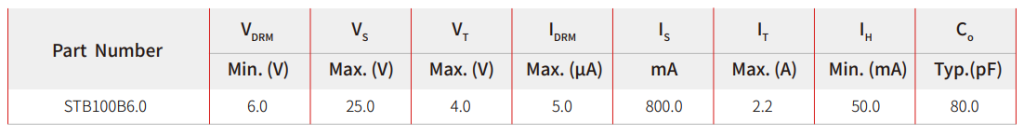

2.2、电性参数表

2.3、浪涌参数表

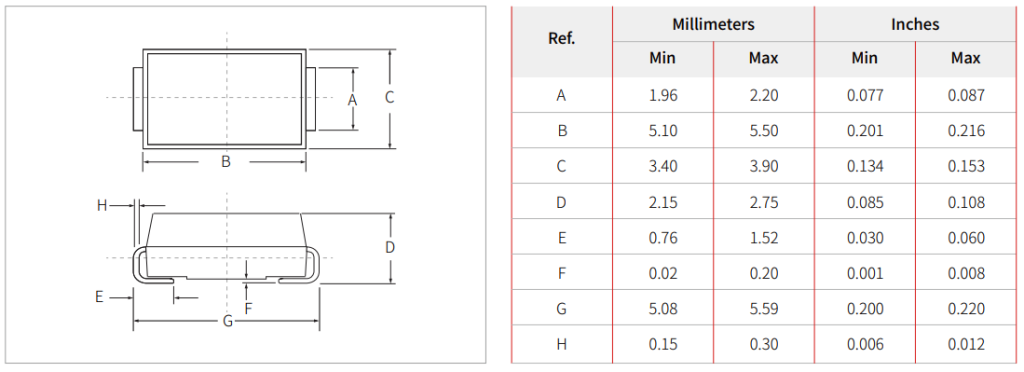

2.4、封装尺寸图

如需了解更多STB100B6.0系列半导体放电管产品参数信息或者应用资料，请访问：https://semiware.com/high-reliability-thy/stb100b6-0/

更多信息

如果您需要了解更多该方案的应用技术信息，可以随时与我们的工程师团队联系。如果需要了解我司更多产品线信息，可通过以下方式查看更多
陶瓷气体放电管产品线：https://semiware.com/products/general-gas-tube/
半导体放电管产品线：https://semiware.com/products/high-reliability-thyristor/
