一、概述
1、Lin总线的定义
Lin总线是一种串行通信总线，适用于汽车电子控制单元(ECU)之间的通信
2、Lin总线的特点
Lin总线采用单端驱动、差分传输的方式，具有高速传输、抗干扰性能强等特点。
3、Lin总线的优势
Lin总线具有高速传输和抗干扰性能强等特点。
4、Lin总线的应用范围
Lin总线主要用于汽车的电子控制单元(ECU)之间的通信，如发动机控制单元、传动系统控制单元、车身控制单元等等。Lin总线的出现，使得不同品牌、不同系统、不同功能的ECU之间可以进行数据的交换和通信，从而提高汽车的整体性能和安全性。
二、Lin总线存在的问题
1、静电浪涌的危害
静电浪涌等因素会对Lin总线的性能和稳定性造成损害。
2、Lin总线的稳定性和可靠性问题
Lin总线的实际应用中也存在一些问题
三、静电浪涌保护设计
静电浪涌保护设计需要从硬件和软件两个方面入手。在硬件方面，可以采用保护电路等措施来限制静电浪涌电压，如采用TVS二极管、电感、电容等组成的保护电路。

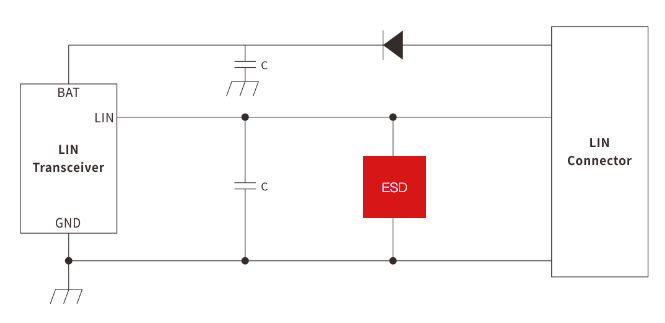

1、应用框图
2、测试标准
Contact-8kV Air-15kV
3、推荐ESD保护器件PESD1LIN
PESD1LIN系列车用静电抑制器产品，符合AEC-Q101认证标准。具有漏电流小，反应速度快（nS级），可靠性高等特性，被广泛应用于车载电子设备中HDMI，USB，VGA等高速信号传输接口ESD静电防护，保护每个输入/输出引脚，为可能经历破坏性静电放电(ESD)的电子设备提供高级别保护。了解更多产品详情，请访问：https://semiware.com/automotive-esd/pesd1lin/
4、ESD器件布置建议
- 将设备尽可能靠近输入端或连接器。
- 最小化设备与受保护线路之间的路径长度。
- 将并行信号路径保持在最低限度。
- 避免运行受保护的导体与未受保护的导体并联。
- 最小化所有印刷电路板(PCB)的导电回路，包括电源和接地回路。
- 最小化对地的瞬态返回路径长度。
- 避免使用共享的瞬态返回路径到公共接地点。
- 尽可能使用地平面，多层印刷电路板，使用地面通孔。
四、总结
电子产品的接口防护需用过压保护器件，很多工程师意识到要用保护器件，但由于选型不当或没按照ESD电路PCB设计原则，造成产品静电测试或EMC测试不通过，产品多次验证测试，浪费人力财力，造成产品延迟上市的事情总有发生，或过度设计，造成成本压力。Semiware 专业为客户提供电磁兼容EMC的设计服务，提供实验室做摸底免费测试，从客户高效，控本方便完成设计，希望为更多的客户能快速通过EMC的项目，提高产品可靠性尽力。
